中村製作所の加工事例 その32 ―Oリングの工法変更―

今回は、Oリング加工についてご紹介いたします。

専用工具を作成することで使用工具の本数を削減。

アリ溝加工工具の製作事例も紹介します。



業    界   工作機械

仕    様   素 材: S45C

         ロット: 15個

         精 度: H7

使  用  用  途    工作機械部品

使  用  機  械    AJV35/80

製 品 サ イ ズ     φ430 X 70L

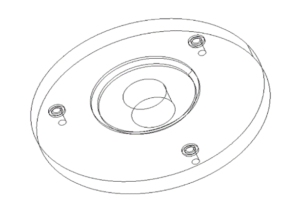

CAD図

製品写真

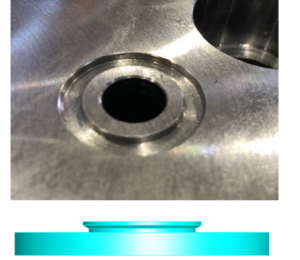

溝部写真とCAD図



Oリングの加工はエンドミルで切り込み、その上で円周加工を行う必要がありますが、専用工具を作成することで、加工時間を縮めつつ使用工具本数を削減することが出来ます。

指定径毎の工具の用意は必要になりますが、穴数が多い製品においては、径寸法の管理も減るなどメリットは多いです。



こちらの製品では左にある紹介したOリング部分以外でも、アンダー形状の溝があります。その部分に対しても専用の工具を作成しアリ溝のような形状を削り込んでおります。



お気軽にお問合せ下さい。
